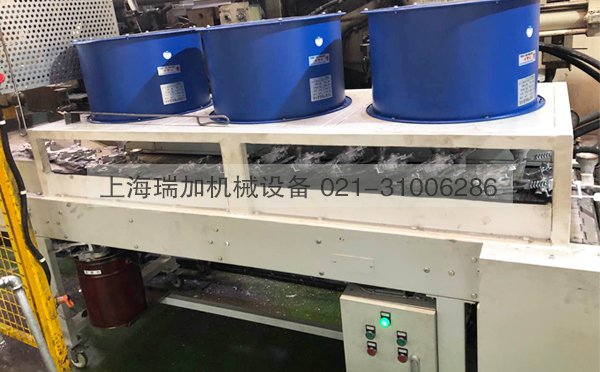

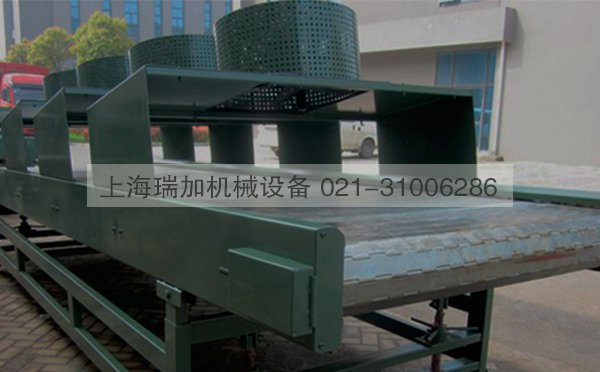

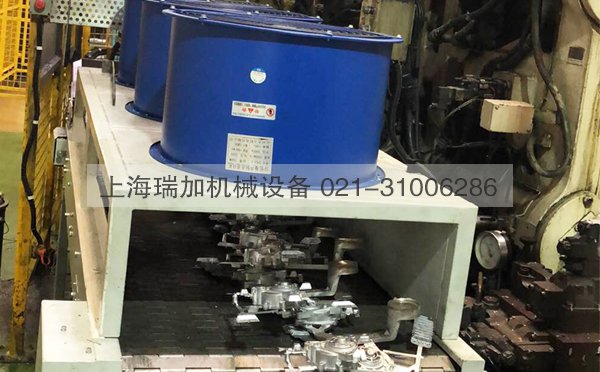

冷卻鏈板輸送機是一種用于對各種物料進行冷卻的機械設備。
一、主要組成部分
-
驅動裝置：
- 通常由電機、減速器、聯軸器等組成，為鏈板輸送機提供動力。
- 電機通過減速器將高速旋轉轉換為適合鏈板運行的低速扭矩，再通過聯軸器與傳動鏈輪連接。
-
傳動裝置：
- 主要包括鏈輪、鏈條等。
- 鏈輪安裝在驅動軸和從動軸上，鏈條與鏈輪嚙合，將動力從驅動裝置傳遞到鏈板上，帶動鏈板運動。
-
鏈板：
- 是輸送物料的主要部件，一般由金屬材料制成，如不銹鋼、碳鋼等。
- 鏈板的形狀和結構可以根據不同的輸送物料和工藝要求進行設計，常見的有平板型、折彎型、擋邊型等。
-
機架：
- 用于支撐和固定鏈板輸送機的各個部件，通常由鋼材焊接而成。
- 機架的結構應具有足夠的強度和穩定性，以保證輸送機在運行過程中的安全可靠。
二、工作原理
電機啟動后，通過減速器和聯軸器帶動驅動鏈輪旋轉。驅動鏈輪通過鏈條帶動從動鏈輪轉動，從而使整個鏈板在機架上循環運動。物料放置在鏈板上，隨著鏈板的運動被輸送到指定位置。
在輸送過程中，鏈板與物料之間存在摩擦力，這個摩擦力使得物料能夠跟隨鏈板一起運動。同時，鏈板的結構和形狀可以根據物料的特性進行設計，以保證物料在輸送過程中的穩定性和可靠性。
三、特點
- 輸送能力大：可以輸送各種形狀和尺寸的物料，包括塊狀、粉狀、顆粒狀等。
- 輸送距離長：可以根據需要設計成不同的長度，滿足不同的輸送距離要求。
- 適應性強：可以在惡劣的環境下工作，如高溫、低溫、潮濕、腐蝕等。
- 運行平穩：鏈板與鏈輪之間的嚙合比較緊密，運行過程中平穩可靠，噪音低。
- 易于維護：結構簡單，零部件通用性強，維護方便。
四、應用領域
鏈板輸送機廣泛應用于食品、飲料、制藥、化工、電子、機械等行業，用于輸送各種物料，如食品原料、藥品、電子產品、機械零部件等。
- 鏈條節距：鏈條節距是指鏈條上相鄰兩個銷軸之間的距離，常見的鏈條節距有 25.4mm、31.75mm、38.1mm、50.8mm 等，不同的節距適用于不同的輸送負載和速度要求 。
- 板鏈寬度：板鏈寬度決定了輸送機能夠輸送的物料寬度范圍，一般在 200mm - 1200mm 之間，也可根據實際需求定制更寬的板鏈 。
- 輸送速度：輸送速度是指鏈板在單位時間內移動的距離，通常在 0.5m/min - 15m/min 之間，可根據具體的輸送任務進行調整 。
- 輸送能力：輸送能力表示單位時間內輸送機能夠輸送的物料量，一般以 kg/m 或 t/h 為單位，例如 800kg/m ，其大小取決于鏈板寬度、輸送速度和物料的特性 。
- 驅動功率：驅動功率是驅動鏈板輸送機運行所需的電機功率，根據輸送機的長度、輸送速度、輸送能力以及運行阻力等因素來確定。
- 金屬板鏈工作溫度：金屬板鏈能夠正常工作的溫度范圍，常見的為 -20℃ - 100℃ 或 -20℃ - +120℃ ，對于一些特殊環境或高溫物料的輸送，可能需要采用耐高溫的鏈板材料 。
- 傾斜角度：鏈板輸送機可以在一定的傾斜角度范圍內運行，一般為 0° - 30° 左右，具體的傾斜角度取決于物料的性質、鏈板的結構和輸送機的設計 。
- 機架材質：機架是支撐和固定鏈板輸送機的主體結構，常用的機架材質有碳鋼和不銹鋼，碳鋼機架成本較低，強度較高；不銹鋼機架具有更好的耐腐蝕性，適用于對衛生要求較高或在潮濕、腐蝕性環境中使用的場合 。
- 鏈板材質：鏈板的材質有多種選擇，如不銹鋼（如 304、316 等）、碳鋼等。不銹鋼鏈板具有良好的耐腐蝕性和耐磨性，適用于食品、醫藥、化工等行業；碳鋼鏈板則適用于一些對腐蝕性要求不高的普通工業場合 。
