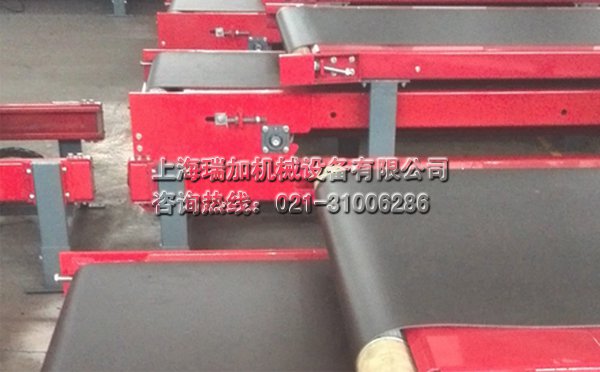

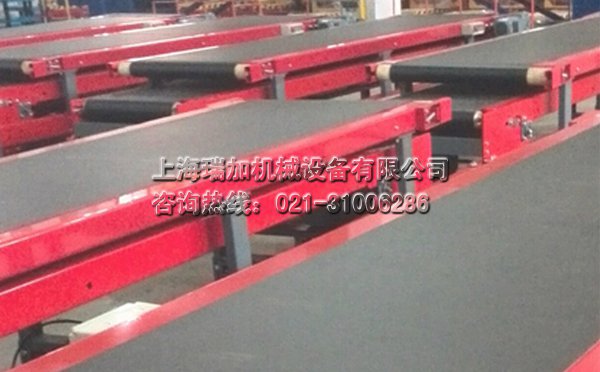

雙層抽屜式伸縮皮帶輸送機用于實現物品的快速輸送和裝車。其分別由上層和下層膠帶輸送機疊加而成，上層膠帶輸送機實現物品輸送功能，下層皮帶輸送機實現物品輸送及裝車的功能。下層皮帶輸送機可在人工助力下，由導軌導向單向拉出，可根據汽車車廂內的空間大小而確定下層皮帶輸送機拉出的長度。

雙層(抽屜)式皮帶輸送機分別由上層或下層的驅動總成、張緊總成、輸送皮帶、機架體、改向總成、導向機構、電氣控制組成。具有如下特點：

1、機頭機尾改向和驅動體均采用標準化設計，機架體采用模塊化設計，互換性強，易于拼接。

2、采用中間驅動和張緊，便于輸送機之間的相互連接。

3、滾筒及通用件快換式結構設計，易于維護滾筒和軸承。

4、改向和驅動總成優化合理的結構設計，充分考慮膠帶跑偏可方便的調整改向滾，可對皮帶松動進行方便的張緊。

5、設備具有皮帶糾偏結構設計，皮帶跑偏自動糾偏回位。從結構上充分考慮皮帶跑偏不撕皮帶的方案。

6、導向機構采用槽型結構，預留合理的間隙，下層輸送機可無阻礙的拉出，下層輸送機前端設計與汽車地板搭接支腳，可調節搭接支腳的高度。

伸縮皮帶輸送機技術參數：

1、輸送能力:60kg/m2

2、輸送速度:25～35m/min

3、上層皮帶寬度:800mm,    PVC皮帶

4、下層皮帶寬度:650mm，  PVC皮帶

5、皮帶機長度、高度:依據設計圖紙

6、驅動電機功率:SEW/NORD 0.75-1.1kw

7、皮帶跑單向偏量:15mm

8、導軌、機身鋼板厚度:4mm以上

9、電控箱:單獨電控箱
